Поиск скрытых утечек является сложной задачей, для решения которой, как правило, требуется специализированное оборудование и высокий профессионализм.
Универсального метода, позволяющего определять любые утечки в трубопроводах различного типа, при различных схемах их прокладки и глубине залегания, не существует, поэтому для надежного определения места утечки желательно комплексное использование различного оборудования и методов.
Используемый нами диагностический комплекс включает в себя широкий набор самого современного специализированного оборудования:
- - тепловизор, глубинные влагомеры, акустический течеискатель, корреляционный течеискатель, ультразвуковой течеискатель, накладной ультразвуковой расходомер, эндоскоп, автономные водонагреватели, воздушный компрессор, опрессовочные насосы, трассопоисковое и прочее оборудование.
Состав диагностического комплекса регулярно пополняется и совершенствуется.
1. Тепловизор
Тепловизор - устройство для наблюдения за распределением температуры исследуемой поверхности. (Именно температуры поверхности! Тепловизор "не просвечивает" и "не глядит" вглубь, "не пробивает" даже лист бумаги. То есть, тепловизор "видит" не трубу в полу, а ее горячий след на разогретой поверхности пола!).
Распределение температуры отображается на дисплее как цветная картинка (термограмма), где разным температурам соответствуют разные цвета.

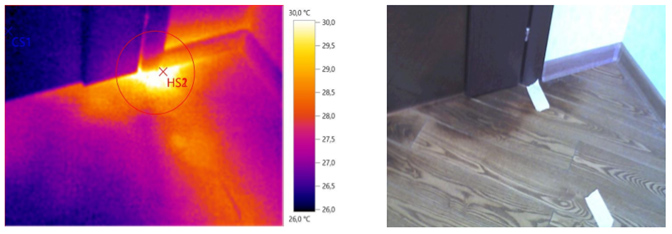

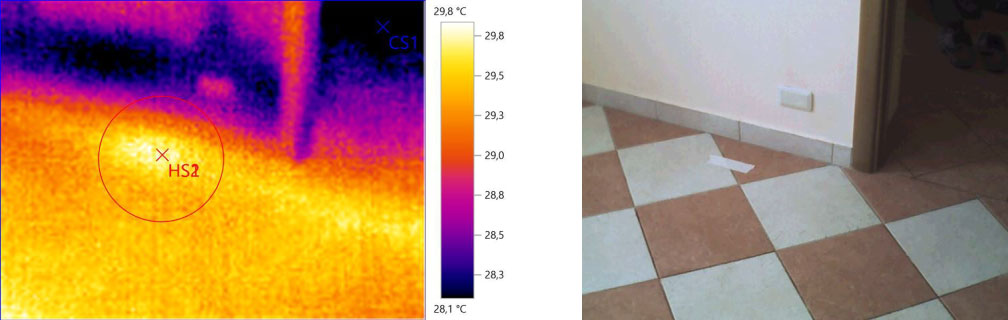

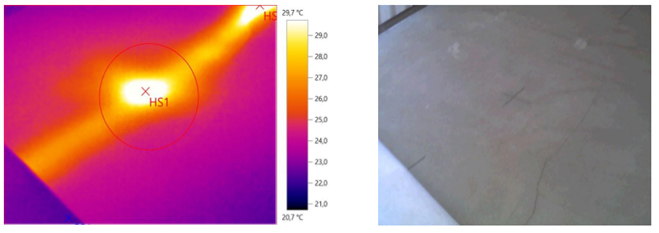

Поиск утечки тепловизором заключается в выявлении наиболее горячей(холодной) области поверхности над аварийным участком трубы.
Данный метод особенно эффективен при поиске течей в системе отопления и горячего водоснабжения (при принудительном разогреве,- и на холодном водоснабжении, и на канализации).

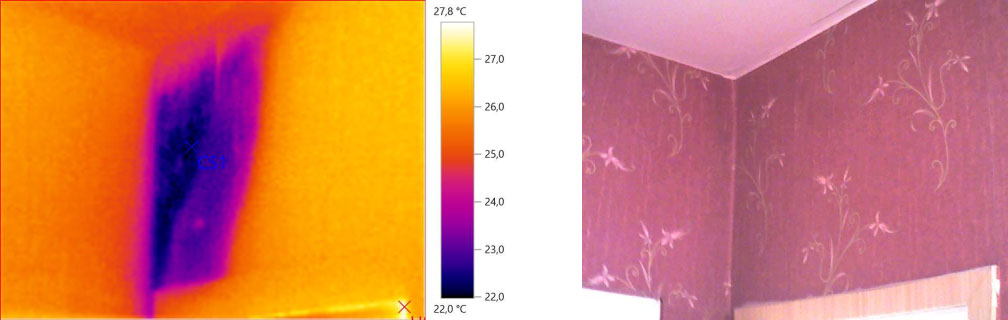

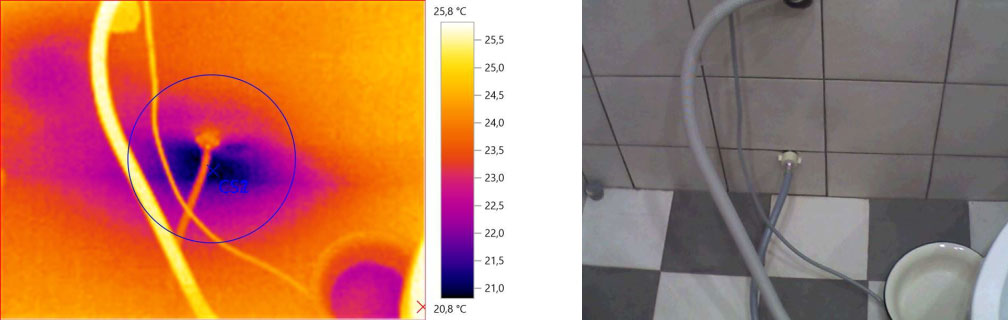

Также тепловизором можно оперативно выявить зоны повышенной поверхностной влажности (намокания), как имеющие более низкую температуру, чем сухие зоны.

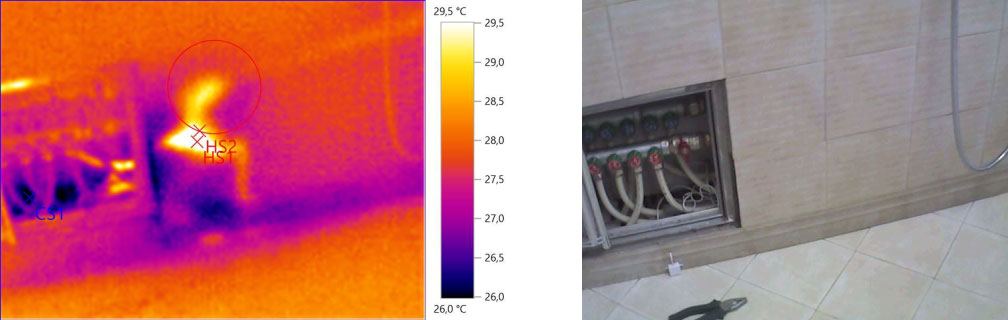

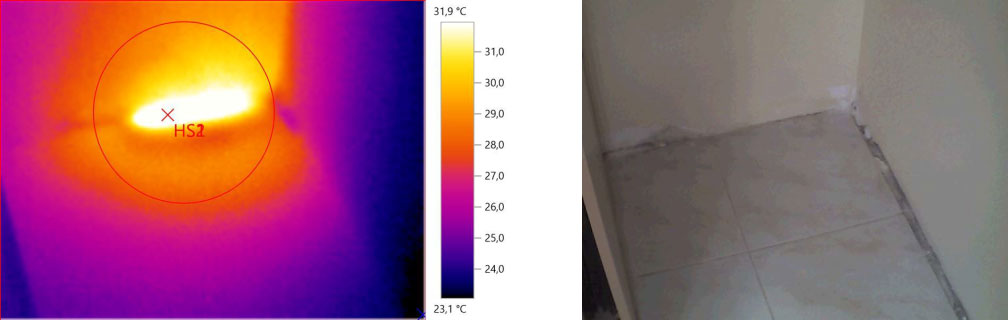

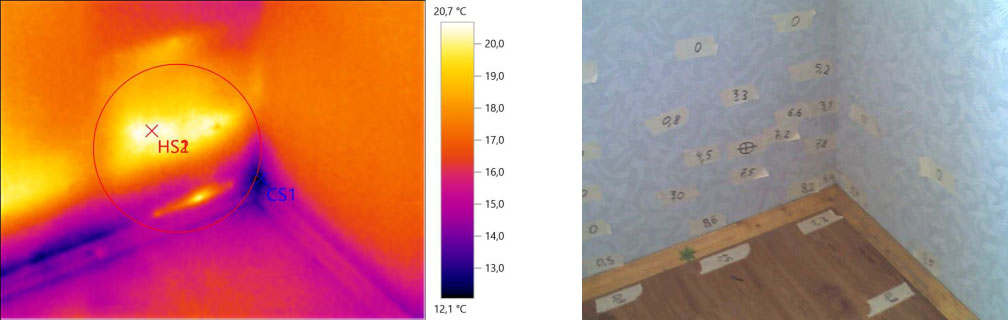

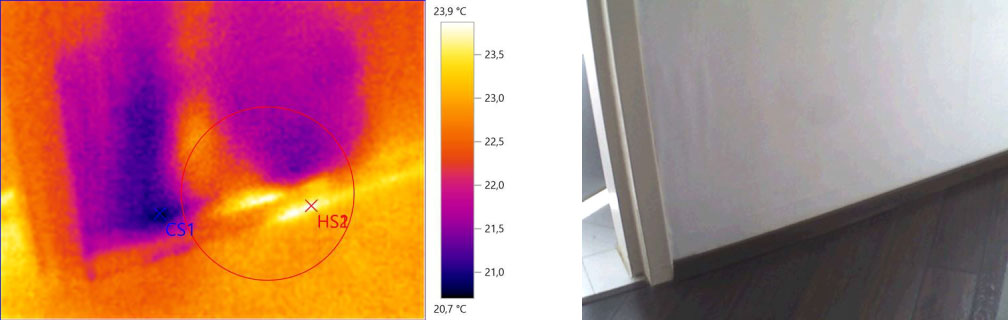

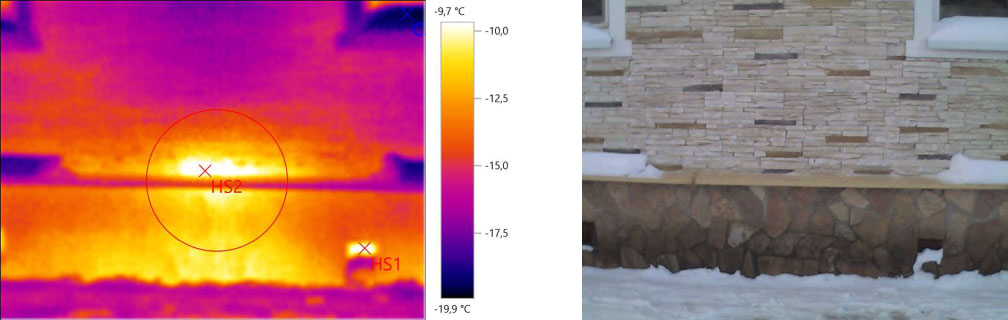

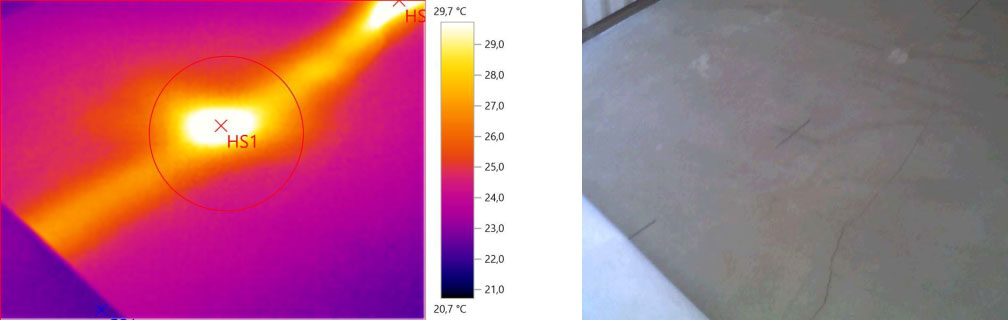

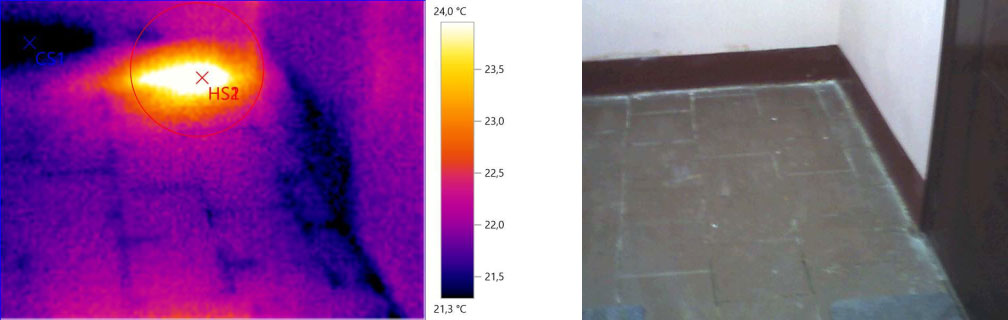

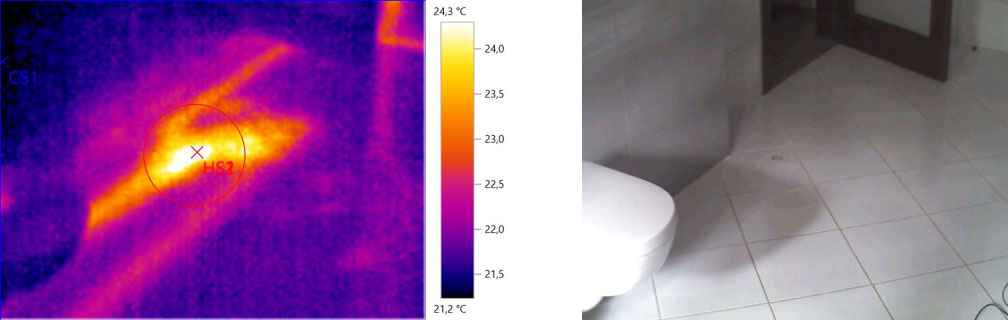

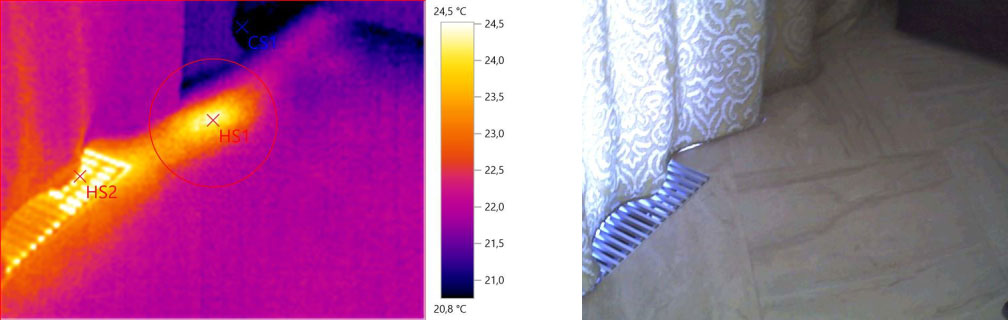

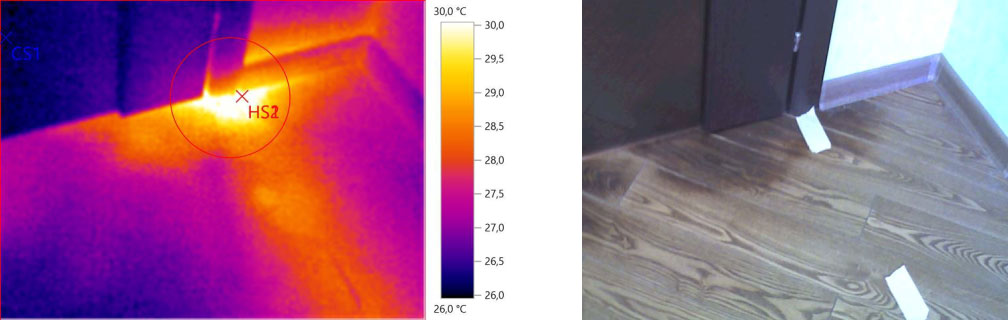

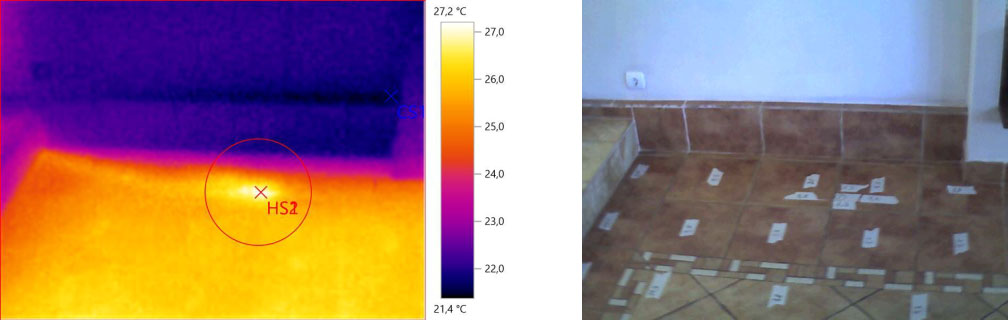

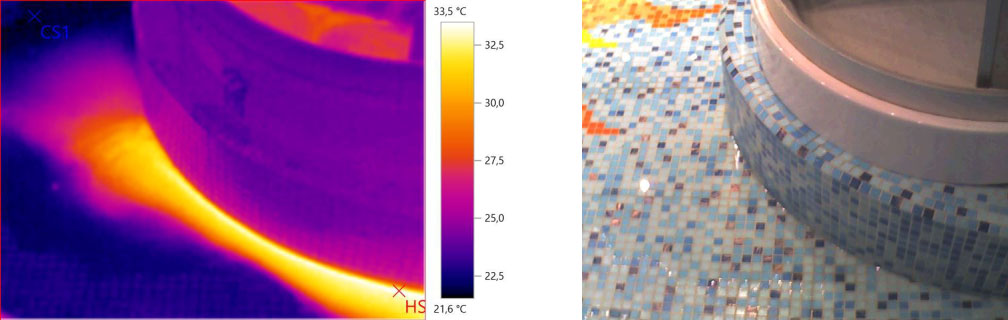

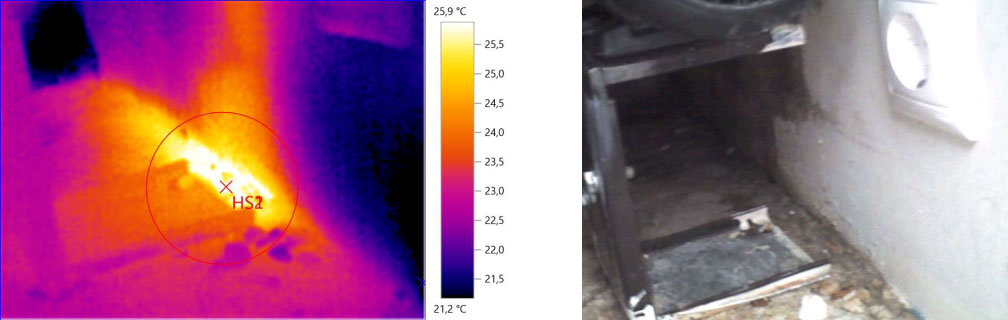

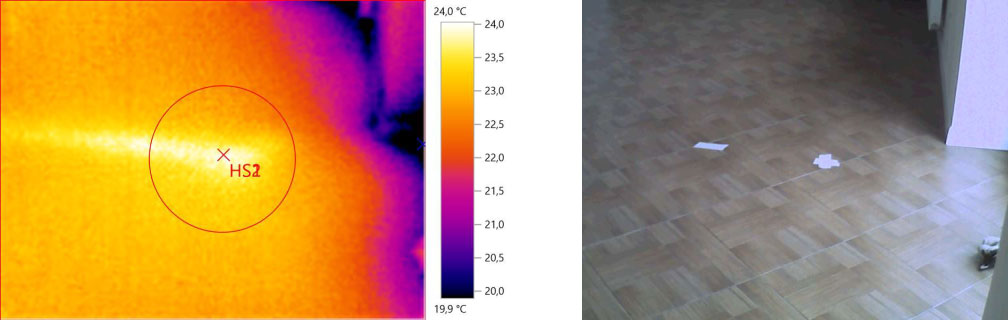

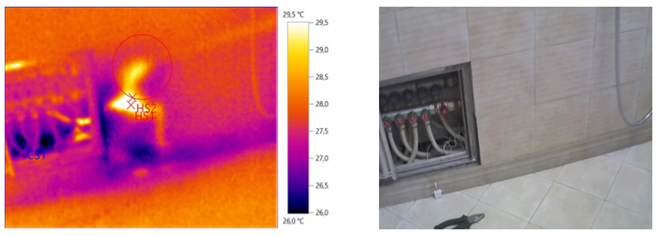

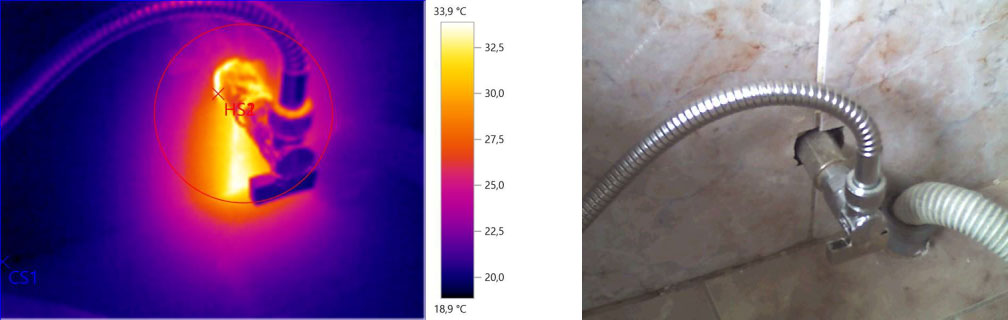

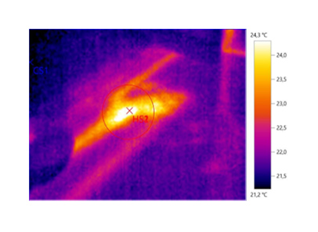

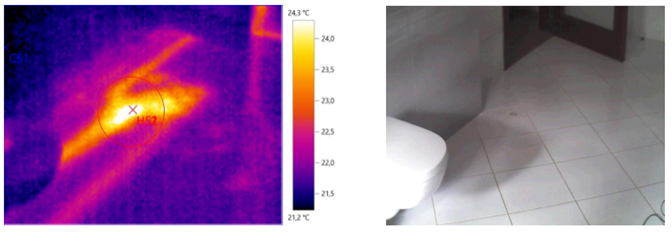

Другие примеры
Примечание: следует отметить, что проявления утечки на термограммах далеко не всегда так отчетливы, как в приводимых выше примерах. В реальных ситуациях проявления утечки зачастую мало- или вообще не отличимы от неравномерностей температурного поля, обусловленных конструктивными неоднородностями трубопровода и характера его залегания (муфты, уголки, тройники, разрывы в трубной или покрывающей теплоизоляции, изменение глубины залегания трубопровода, наличие воздушных полостей и пр.) и прочими причинами (влажность, остаточный разогрев и пр.). Поэтому поиск утечки тепловизором требует, помимо наличия прибора,- также достаточного опыта, и по возможности дополнения иными методами диагностики (измерения глубинной влажности, акустика и пр.). Не менее важны также правильная подготовка к диагностике и выбор оптимального режима разогрева/охлаждения диагностируемого трубопровода".
2. Глубинные влагомеры

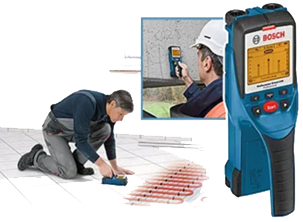

Глубинный влагомер (сканер влажности) - прибор, измеряющий влажность материала конструкции под ее поверхностью, без вскрытия поверхности.
Для диагностики утечек используются глубинные влагомеры с "глубиной проникновения" до 100 мм.
Особенно эффективен для поиска малых (капельных) утечек, труднообнаруживаемых иными методами.
3. Акустический течеискатель

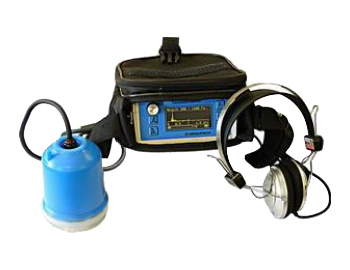

Акустический течеискатель (геофон) - прибор, предназначенный для выявления и локализации течи непосредственно по создаваемому течью шуму на поверхности конструкции (грунта).
Место утечки находится под точкой, в которой интенсивность шума максимальна из всего обследованного участка.
Применим для поиска шумящих утечек. Чувствителен в сторонним (фоновым) шумам.
4. Корреляционный течеискатель

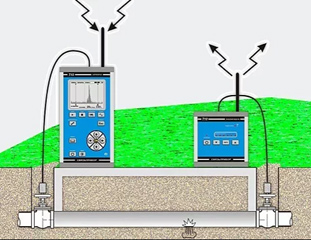

Корреляционный течеискатель (коррелятор) - высокотехнологичный прибор, предназначенный для выявления и локализации течи непосредственно по создаваемому течью шуму на трубе.
Метод основан на компьютероном анализе виброакустического сигнала (шума от течи), распространяющегося от течи до акустических датчиков, установленных на трубе по разные стороны от утечки.
По известным значениям скорости распространения звука в трубе автоматически рассчитывается и выдается на экран в графическом и цифровом виде место течи (расстояние от акустических датчиков до места течи по трубе).
Требует знания трассы прохождения трубопровода на местности.
Метод наиболее эффективен для металлических труб.
В основном используется для поиска подземных утечек.
5. Ультразвуковой течеискатель
Ультразвуковой течеискатель - прибор, предназначенный для оперативного выявления и локализации открытых утечек в пневмосистемах.
6. Накладной ультразвуковой расходомер

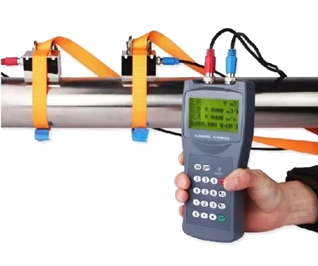

Накладной ультразвуковой расходомер - прибор для оперативного измерения расхода/скорости потока жидкости в трубопроводе, без врезки в трубу.
Принцип действия основан на разной скорости звука в направлении потока и против потока (эффект Допплера).
Эффективен для выявления текущего участка трубы, особенно в разветвленных системах.
7. Эндоскоп

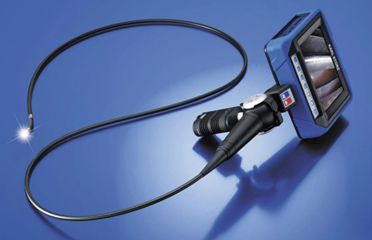

Эндоскоп - прибор для осмотра труднодоступных полостей/ниш с помощью минивидеокамеры, закрепленной на гибком кабеле.
Используется для выявления открытых утечек или намокания в местах, недоступных для непосредственного визуального обследования.
8. Автономные водонагреватели

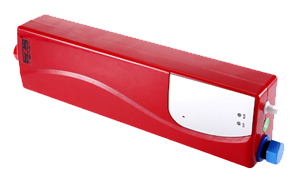

Автономный водонагреватель - используется для нагрева и подачи горячей воды в текущий контур, при невозможности или нежелательности подачи горячей воды от штатных систем отопления или ГВС, для последующей диагностики течи тепловизором.
9. Воздушный компрессор
Воздушный компрессор - используется для проверки на утечку (опрессовки) замкнутых контуров с помощью сжатого воздуха, при невозможности или нежелательности гидравлических испытаний
А также для усиления шума от утечки при диагностике утечки акустическим методом.
10. Опрессовочные насосы
Опрессовочный насос - прибор для проверки на утечку (опрессовки) замкнутых контуров водой под давлением.
Используется также для заполнения гидравлической системы водой/теплоносителем.
Один из основных приборов для выявления текущего контура.
11. Трассопоисковое оборудование
Трассоискатель - прибор для определения местоположения и глубины залегания подземных коммуникаций.
Глубина обнаружения коммуникаций - до 5 метров.
Используется для выявления трассы прохождения (трассировки) подземных и иных скрытых трубопроводов и электрических кабелей.
12. Прочее оборудование

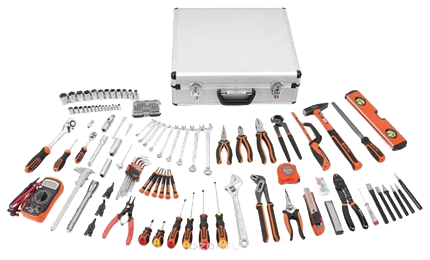

Помимо основного, в состав диагностического комплекса входит большое количество вспомогательного оборудования, соединительной арматуры, инструментов и расходных материалов.
